প্রজাপতি ভালভগুলি কীভাবে পরিমাপ করবেন

2025-01-07

প্রজাপতি ভালভতরল প্রবাহ নিয়ন্ত্রণ করতে শিল্প ও গার্হস্থ্য অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। যথাযথ ইনস্টলেশন, পাইপিং সিস্টেমগুলির সাথে সামঞ্জস্যতা এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য একটি প্রজাপতি ভালভ সঠিকভাবে পরিমাপ করা গুরুত্বপূর্ণ। প্রজাপতি ভালভগুলি পরিমাপ করার জন্য এখানে একটি ধাপে ধাপে গাইড:


1। পরিমাপের উপাদানগুলি বুঝতে

পরিমাপ করার আগে, একটি প্রজাপতি ভালভের অংশগুলির সাথে নিজেকে পরিচিত করুন যার জন্য মাত্রা প্রয়োজন:

- ভালভ বডি: প্রধান আবাসন যেখানে ডিস্ক এবং আসন রয়েছে।

- ডিস্ক: তরল প্রবাহ নিয়ন্ত্রণ করতে ঘোরানো বৃত্তাকার প্লেট।

- আসন: ডিস্ক এবং ভালভের দেহের মধ্যে সিলিং পৃষ্ঠ।

- স্টেম: ডিস্কের সাথে সংযুক্ত খাদ, যা অ্যাকিউউটর থেকে গতি স্থানান্তর করে।

- ফ্ল্যাঞ্জস: ভালভ এবং পাইপলাইনের মধ্যে সংযোগ পয়েন্ট।

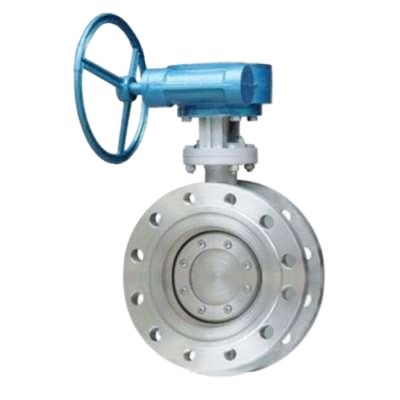

Butterfly Valve


2। আপনার প্রয়োজন সরঞ্জাম

- টেপ বা ক্যালিপার পরিমাপ

- রেফারেন্স স্পেসিফিকেশন বা ডেটাশিট

- পাইপ সাইজ গেজ (al চ্ছিক)



3। পরিমাপ করার পদক্ষেপ aপ্রজাপতি ভালভ


ক) ভালভের আকার নির্ধারণ করুন

- নামমাত্র ব্যাস (ডিএন): পাইপের অভ্যন্তরীণ ব্যাসটি ভালভটি ইনস্টল করা হবে তা পরিমাপ করুন val ভালভের আকারটি পাইপের নামমাত্র ব্যাসের সাথে মেলে।

- ভালভ বোর: পাইপের বোরের সাথে মেলে তা নিশ্চিত করার জন্য পুরোপুরি উন্মুক্ত হলে ভালভের অভ্যন্তরীণ ব্যাস পরিমাপ করুন।


খ) মুখোমুখি দূরত্ব পরিমাপ করুন

-মুখোমুখি দূরত্ব: ভালভের দেহের দুটি ফ্ল্যাঞ্জ (বা প্রান্ত) এর মধ্যে দূরত্ব পরিমাপ করুন। পাইপলাইন সিস্টেমের মধ্যে ভালভ ফিট করে তা নিশ্চিত করার জন্য এটি গুরুত্বপূর্ণ।


গ) ফ্ল্যাঞ্জের মাত্রা পরিমাপ করুন

- ফ্ল্যাঞ্জগুলির বাইরের ব্যাস (ওডি) পরিমাপ করুন।

- বল্ট সার্কেল ব্যাস (বিসিডি) পরীক্ষা করুন: বল্টু গর্তগুলির কেন্দ্র পয়েন্ট দ্বারা গঠিত বৃত্তের ব্যাস।

- বল্টু গর্তগুলি গণনা করুন এবং পরিমাপ করুন: গর্তের সংখ্যা এবং তাদের ব্যাস যাচাই করুন।


ঘ) ভালভ ডিস্ক পরিমাপ করুন

- ভালভ ডিস্কের ব্যাস পরিমাপ করুন। নিশ্চিত করুন যে এটি পুরোপুরি খোলার সময় পাইপ বা ফিটিংগুলির অভ্যন্তরীণ ব্যাসের সাথে হস্তক্ষেপ করে না।


ঙ) স্টেম দৈর্ঘ্য এবং ব্যাস পরীক্ষা করুন

- ভালভ স্টেমের দৈর্ঘ্য পরিমাপ করুন এটি নিশ্চিত করতে এটি আপনার অ্যাকিউউটর বা হ্যান্ডেল প্রয়োজনীয়তার সাথে খাপ খায়।

- অ্যাকুয়েটর বা ম্যানুয়াল অপারেটরগুলির সাথে সামঞ্জস্যতা নিশ্চিত করতে স্টেম ব্যাস পরিমাপ করুন।


চ) ছাড়পত্রের জন্য পরীক্ষা করুন

- হ্যান্ডেল বা অ্যাকুয়েটর ছাড়পত্র: ভালভ যদি কোনও লিভার বা অ্যাকিউউটর ব্যবহার করে তবে এটি অবাধে পরিচালনা করতে স্টেমের চারপাশে প্রয়োজনীয় ছাড়পত্র পরিমাপ করুন।



4। গুরুত্বপূর্ণ বিবেচনা


ক) মান এবং নির্দিষ্টকরণ

প্রজাপতি ভালভগুলি এএনএসআই, ডিআইএন, বা জিস -এর মতো নির্দিষ্ট মান অনুযায়ী তৈরি করা হয়। আপনার অঞ্চল বা প্রয়োগের সাথে প্রাসঙ্গিক স্ট্যান্ডার্ডের সাথে মেনে চলা পরিমাপগুলি নিশ্চিত করুন।


খ) চাপ রেটিং

এটি সিস্টেমের অপারেটিং চাপের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য ভালভের চাপ শ্রেণি (উদাঃ, পিএন 10, পিএন 16) যাচাই করুন।


গ) উপাদান সামঞ্জস্যতা

সরাসরি পরিমাপ না হলেও, ভালভ উপাদান (যেমন, স্টেইনলেস স্টিল, নমনীয় আয়রন) নিশ্চিত করা তরলটি পরিচালনা করা তরলটির সাথে সামঞ্জস্যপূর্ণ।


ঘ) আসন এবং সিল পরিদর্শন

পরিধান বা ক্ষতির জন্য ভালভের আসনের মাত্রা এবং সিলিং পৃষ্ঠগুলি পরীক্ষা করুন। নিশ্চিত করুন যে আসনের ব্যাসটি সঠিক সিলের জন্য ডিস্কের মাত্রার সাথে মেলে।



5 .. প্রস্তুতকারক ডেটাশিট ব্যবহার করে

অনেক প্রজাপতি ভালভ বিস্তারিত প্রযুক্তিগত ডেটাশিট সহ আসে। ভালভটি আপনার সিস্টেমের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে ডেটাশিটের সাথে আপনার পরিমাপগুলি ক্রস-চেক করুন।



উপসংহার

পরিমাপ কপ্রজাপতি ভালভসঠিকভাবে একটি উপযুক্ত ফিট, অনুকূল কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে। এই গাইডটি অনুসরণ করে এবং সমস্ত সমালোচনামূলক মাত্রা বিবেচনা করে, আপনি আত্মবিশ্বাসের সাথে একটি প্রজাপতি ভালভ নির্বাচন বা প্রতিস্থাপন করতে পারেন যা আপনার সিস্টেমে নির্বিঘ্নে সংহত করে।
