একক, ডাবল এবং ট্রিপল এক্সেন্ট্রিক প্রজাপতি ভালভের মধ্যে পার্থক্য কী?

2024-12-26

1। সেন্টার প্রজাপতি ভালভ

এই ধরণের কাঠামোগত বৈশিষ্ট্যপ্রজাপতি ভালভএটি কি ভালভ স্টেম অক্ষ, প্রজাপতি প্লেটের কেন্দ্র এবং দেহের কেন্দ্র একই অবস্থানে রয়েছে। কাঠামোটি সহজ এবং উত্পাদন সহজ। সাধারণ রাবার-রেখাযুক্ত প্রজাপতি ভালভগুলি এই বিভাগের অন্তর্গত। অসুবিধাটি হ'ল প্রজাপতি প্লেট এবং ভালভের আসনটি সর্বদা এক্সট্রুশন এবং স্ক্র্যাপিংয়ের অবস্থায় থাকে, প্রতিরোধের দূরত্বটি বড় এবং পরিধান দ্রুত হয়। এক্সট্রুশন এবং স্ক্র্যাপিং কাটিয়ে উঠতে এবং সিলিং পারফরম্যান্স নিশ্চিত করার জন্য, ভালভ আসনটি মূলত রাবার বা পলিটেট্রাফ্লুওরোথিলিনের মতো ইলাস্টিক উপকরণ দিয়ে তৈরি, তবে এটি ব্যবহারের তাপমাত্রার দ্বারাও সীমাবদ্ধ। এ কারণেই লোকেরা tradition তিহ্যগতভাবে বিশ্বাস করে যে প্রজাপতি ভালভগুলি উচ্চ তাপমাত্রার প্রতিরোধী নয়।

2। একক অভিনব প্রজাপতি ভালভ

প্রজাপতি প্লেট এবং কনসেন্ট্রিক প্রজাপতি ভালভের ভালভ আসনের এক্সট্রুশন সমস্যা সমাধানের জন্য, একটি একক এক্সেন্ট্রিক প্রজাপতি ভালভ উত্পাদিত হয়েছিল। এর কাঠামোগত বৈশিষ্ট্যগুলি হ'ল ভালভ স্টেম অক্ষটি প্রজাপতি প্লেটের কেন্দ্র থেকে বিচ্যুত হয়, যাতে প্রজাপতি প্লেটের উপরের এবং নীচের প্রান্তগুলি আর ঘূর্ণন অক্ষ হয়ে যায় না এবং প্রজাপতি প্লেটের উপরের এবং নীচের প্রান্ত এবং ভালভের আসনটি ছড়িয়ে দেওয়া এবং হ্রাস করা হয়। অতিরিক্ত এক্সট্রুশন। যাইহোক, একক অভিনব কাঠামোর কারণে, বাটারফ্লাই প্লেট এবং ভালভের আসনটির মধ্যে স্ক্র্যাপিং ঘটনাটি ভাল্বের পুরো উদ্বোধন এবং সমাপনী প্রক্রিয়া চলাকালীন অদৃশ্য হয়ে যায় না এবং অ্যাপ্লিকেশন পরিসীমাটি ঘন ঘন প্রজাপতি ভালভের মতোই হয়, সুতরাং এটি ব্যাপকভাবে ব্যবহৃত হয় না।

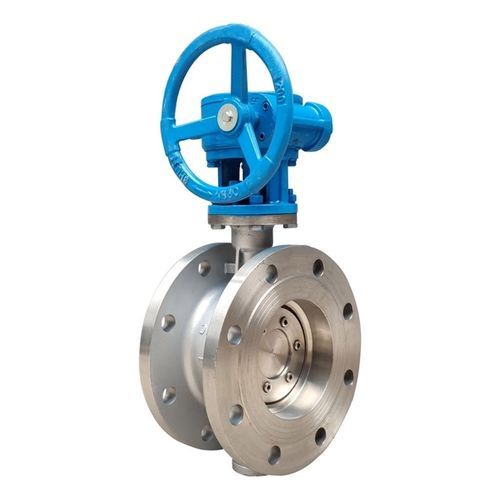

Metal Seat Double Eccentric Flange Butterfly Valve

3। ডাবল এক্সেন্ট্রিক প্রজাপতি ভালভ

দ্যডাবল এক্সেন্ট্রিক প্রজাপতি ভালভ, যা বর্তমানে সর্বাধিক ব্যবহৃত হয়, এটি একক এক্সেন্ট্রিক প্রজাপতি ভালভের ভিত্তিতে আরও উন্নত হয়েছে। এর কাঠামোগত বৈশিষ্ট্যটি হ'ল ভালভ স্টেম অক্ষটি প্রজাপতি প্লেটের কেন্দ্র এবং দেহের কেন্দ্র উভয় থেকে বিচ্যুত হয়। ডাবল এক্সেন্ট্রিক প্রভাবটি ভালভ খোলার পরে বাটারফ্লাই প্লেটটিকে ভালভের আসন থেকে দ্রুত বিচ্ছিন্ন করতে সক্ষম করে, অপ্রয়োজনীয় অতিরিক্ত এক্সট্রুশন এবং প্রজাপতি প্লেট এবং ভালভ সিটের মধ্যে স্ক্র্যাপিংকে ব্যাপকভাবে সরিয়ে দেয়, উদ্বোধনী প্রতিরোধকে হ্রাস করে, পরিধান হ্রাস করে এবং ভালভের আসনের জীবন বাড়িয়ে তোলে। স্ক্র্যাপিংয়ের উল্লেখযোগ্য হ্রাস ডাবল এক্সেন্ট্রিক প্রজাপতি ভালভকে ধাতব ভালভ আসনগুলি ব্যবহার করতে দেয় যা উচ্চ তাপমাত্রার ক্ষেত্রগুলিতে প্রজাপতি ভালভের প্রয়োগকে উন্নত করে। তবে, এর সিলিং নীতিটি অবস্থানের সিলিং কাঠামোর সাথে সম্পর্কিত, অর্থাৎ প্রজাপতি প্লেটের সিলিং পৃষ্ঠ এবং ভালভের আসনটি লাইন যোগাযোগে রয়েছে এবং প্রজাপতি প্লেট দ্বারা সৃষ্ট ইলাস্টিক বিকৃতিটি ভালভের আসনটি একটি সিলিং প্রভাব তৈরি করে, ক্লোজিং অবস্থানের প্রয়োজনীয়তা খুব বেশি (বিশেষত ধাতব ভালভ আসন), এবং চাপ বিয়ারিং ক্ষমতা কম। এ কারণেই লোকেরা tradition তিহ্যগতভাবে বিশ্বাস করে যে প্রজাপতি ভালভগুলি উচ্চ চাপের বিরুদ্ধে প্রতিরোধী নয় এবং বড় ফুটো রয়েছে।

4। ট্রিপল এক্সেন্ট্রিক প্রজাপতি ভালভ

উচ্চ তাপমাত্রার প্রতিরোধী হতে, হার্ড সিলগুলি অবশ্যই ব্যবহার করা উচিত, তবে ফুটো বড়; শূন্য ফুটো হওয়ার জন্য, নরম সিলগুলি অবশ্যই ব্যবহার করা উচিত, তবে এগুলি উচ্চ তাপমাত্রার প্রতিরোধী নয়। ডাবল এক্সেন্ট্রিক প্রজাপতি ভালভের বৈপরীত্য কাটিয়ে উঠতে, দ্যপ্রজাপতি ভালভতৃতীয়বারের জন্য অভিনব ছিল। এর কাঠামোগত বৈশিষ্ট্যটি হ'ল যখন ডাবল এক্সেন্ট্রিক ভালভ স্টেমের অক্ষের অবস্থানটি অভিনব, তবে প্রজাপতি প্লেট সিলিং পৃষ্ঠের শঙ্কু অক্ষটি দেহের নলাকার অক্ষগুলিতে বিচ্ছিন্ন করা হয়। এটি বলার অপেক্ষা রাখে না, তৃতীয় উত্সাহীতার পরে, প্রজাপতি প্লেটের সিলিং বিভাগটি আর সত্য বৃত্ত নয়, তবে একটি উপবৃত্তাকার এবং এর সিলিং পৃষ্ঠের আকারটি অসমমিত, এক দিক শরীরের কেন্দ্রের লাইনের দিকে ঝুঁকছে এবং অন্য দিকটি দেহের কেন্দ্রের লাইনের সমান্তরাল।

এই তৃতীয় উত্সাহীতার বৃহত্তম বৈশিষ্ট্যটি হ'ল এটি মূলত সিলিং কাঠামোকে পরিবর্তন করে। এটি আর কোনও অবস্থানের সীল নয়, তবে একটি টর্জন সিল, অর্থাৎ এটি ভালভের আসনের স্থিতিস্থাপক বিকৃতিটির উপর নির্ভর করে না, তবে সিলিং প্রভাব অর্জনের জন্য ভালভ আসনের যোগাযোগের পৃষ্ঠের চাপের উপর সম্পূর্ণ নির্ভর করে। অতএব, ধাতব ভালভ সিটের শূন্য ফুটোয়ের সমস্যাটি একটি পতনের মধ্যে সমাধান করা হয় এবং যোগাযোগের পৃষ্ঠের চাপটি মাঝারি চাপের সাথে সমানুপাতিক হওয়ায় উচ্চ চাপ এবং উচ্চ তাপমাত্রা প্রতিরোধেরও সমাধান করা হয়।

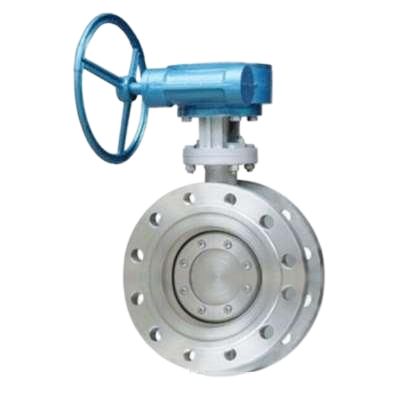

Triple Eccentric Butterfly Valve
