গেট ভালভের শ্রেণিবিন্যাস কী?

2024-12-27

ভালভ স্টেম দ্বারা শ্রেণিবদ্ধ হলে,গেট ভালভক্রমবর্ধমান স্টেম গেট ভালভ এবং গোপন স্টেম গেট ভালভগুলিতে বিভক্ত করা যেতে পারে। রাইজিং স্টেম গেট ভালভের ভালভ স্টেমের ট্র্যাপিজয়েডাল থ্রেডটি ভালভ স্টেমের উপরের অংশে অবস্থিত ভালভ বডিটির বাইরে স্থাপন করা হয়। ভালভ স্টেম বাদাম ঘোরানোর মাধ্যমে, ভালভ স্টেমটি ভালভের খোলার এবং সমাপ্তি উপলব্ধি করতে গেট ডিস্কটি বাড়তে এবং সিঙ্ক্রোনালি পড়তে চালিত করে। যেহেতু ভালভ স্টেম বাদাম শরীরের গহ্বরের বাইরে, তাই এটি তৈলাক্তকরণের পক্ষে উপযুক্ত, এবং খোলার এবং সমাপনী অবস্থা স্বজ্ঞাত এবং সুস্পষ্ট, সুতরাং এটি ব্যাপকভাবে ব্যবহৃত হয়। যাইহোক, কঠোর পরিবেশে, ভালভ স্টেমের উন্মুক্ত থ্রেডগুলি ক্ষতি এবং জারাগুলির জন্য সংবেদনশীল এবং এমনকি অপারেশনকে প্রভাবিত করে।

গোপন স্টেম গেট ভালভকে একটি রোটারি স্টেম গেট ভালভও বলা হয়। ভালভ স্টেম বাদামটি মাঝারিটির সাথে সরাসরি যোগাযোগে ভালভের দেহের ভিতরে স্থাপন করা হয় এবং প্রায়শই গেট ডিস্কে স্থির থাকে। ভালভ স্টেম বাদাম ভালভ স্টেমের ঘূর্ণনটি দিয়ে খোলার এবং বন্ধ হয়ে যাওয়ার জন্য গেট ডিস্কটিকে উপরে এবং নীচে সরানোর জন্য চালিত করে। সাধারণত ভালভ স্টেমের নীচে একটি ট্র্যাপিজয়েডাল থ্রেড থাকে। ভালভের নীচে থ্রেড এবং ভালভ ডিস্কে গাইড খাঁজের মাধ্যমে, ঘূর্ণন গতিটি লিনিয়ার গতিতে রূপান্তরিত হয়, অর্থাৎ অপারেটিং টর্কটি অপারেটিং থ্রাস্টে রূপান্তরিত হয়। যেহেতু সংক্রমণের জন্য ব্যবহৃত ট্র্যাপিজয়েডাল থ্রেডটি ভালভের দেহের অভ্যন্তরে অবস্থিত, তাই এটি মাঝারি জারা সংবেদনশীল এবং লুব্রিকেটেড করা যায় না। খোলার ডিগ্রি সরাসরি পর্যবেক্ষণ করা যায় না এবং একটি সূচক ডিভাইস প্রয়োজন।

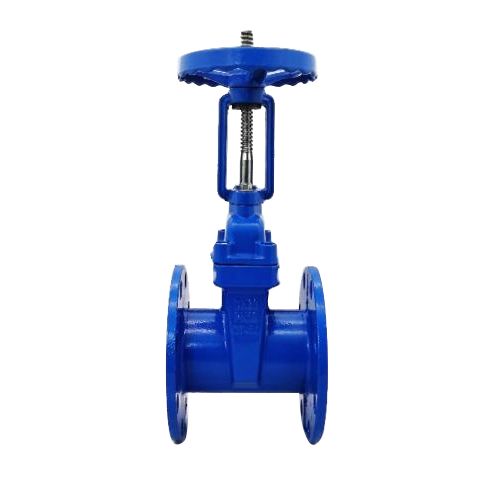

Rising Stem Resilient Seat Gate Valve

যদি কাঠামো দ্বারা শ্রেণিবদ্ধ করা হয়,গেট ভালভদুটি প্রকারে বিভক্ত করা যেতে পারে: ওয়েজ গেট ভালভ এবং সমান্তরাল গেট ভালভ। ফ্ল্যাট গেট ভালভের সিলিং পৃষ্ঠটি উল্লম্ব কেন্দ্রের লাইনের সমান্তরাল, সুতরাং ভালভের দেহ এবং গেট প্লেটের সিলিং পৃষ্ঠগুলি একে অপরের সমান্তরাল। গেট ভালভের সর্বাধিক সাধারণ ধরণের হ'ল ডাবল-ডিস্ক টাইপ। ভালভ বডি এবং গেট প্লেটটি বন্ধ করার সময় দুটি সিলিং পৃষ্ঠের মধ্যে ঘনিষ্ঠ যোগাযোগ করার জন্য, দুটি গেট প্লেটের মধ্যে প্রায়শই একটি ডাবল-পার্শ্বযুক্ত থ্রাস্ট ওয়েজ ব্যবহার করা হয়। তাদের বেশিরভাগই কম চাপ পাইপলাইনগুলিতে যেমন ছোট পাইপলাইনগুলিতে ব্যবহৃত হয়। একক গেট সহ সমান্তরাল গেট ভালভ রয়েছে তবে সেগুলি বিরল।

ওয়েজ গেট ভালভের সিলিং পৃষ্ঠটি উল্লম্ব কেন্দ্রের লাইনের একটি নির্দিষ্ট কোণে রয়েছে এবং এটি একটি গেট ভালভ যা দুটি ওয়েজ-আকৃতির সিলিং পৃষ্ঠ সহ। ওয়েজ গেট ভালভের গেটটি একক এবং ডাবল গেটে উপলব্ধ। ডাবল গেটের ধরণের সুবিধাটি হ'ল সিলিং পৃষ্ঠের কোণের যথার্থতার প্রয়োজনীয়তা কম, তাপমাত্রা পরিবর্তনটি গেটটি কেটে ফেলা সহজ নয় এবং সিলিং পৃষ্ঠের পরিধানটি গ্যাসকেট যুক্ত করে ক্ষতিপূরণ দেওয়া যেতে পারে। অসুবিধাটি হ'ল কাঠামোটি জটিল এবং সান্দ্র মিডিয়াতে থাকা সহজ। আরও গুরুত্বপূর্ণ বিষয়, উপরের এবং নীচের বাফলগুলি বহু বছর ধরে ক্ষয় হওয়ার পরে গেট প্লেটটি পড়ে যাওয়া সহজ।

এছাড়াও, শ্রেণিবিন্যাসের অন্যান্য বিভিন্ন উপায় রয়েছে:

বিভিন্ন মান অনুসারে: জাতীয় স্ট্যান্ডার্ড গেট ভালভ, আমেরিকান স্ট্যান্ডার্ড গেট ভালভ, জার্মান স্ট্যান্ডার্ড গেট ভালভ, জাপানি স্ট্যান্ডার্ড গেট ভালভ।

সংযোগ পদ্ধতি অনুসারে: ফ্ল্যাঞ্জ গেট ভালভ, ld ালাই গেট ভালভ, থ্রেডেড গেট ভালভ (এছাড়াও অভ্যন্তরীণ থ্রেড এবং বাহ্যিক থ্রেডে বিভক্ত)।

চাপ স্তর অনুসারে: উচ্চ চাপ গেট ভালভ, নিম্ন (মাঝারি) চাপ গেট ভালভ।

ড্রাইভিং পদ্ধতি অনুসারে: বৈদ্যুতিন গেট ভালভ,বায়ুসংক্রান্ত গেট ভালভ, ম্যানুয়াল গেট ভালভ।

উপাদান শ্রেণিবিন্যাস অনুসারে: স্টেইনলেস স্টিল গেট ভালভ, নকল ইস্পাত গেট ভালভ, কাস্ট স্টিল গেট ভালভ, কার্বন স্টিল গেট ভালভ, কাস্ট আয়রন গেট ভালভ, কপার গেট ভালভ (এছাড়াও ব্রোঞ্জ গেট ভালভ, ব্রাস গেট ভালভে বিভক্ত), সিরামিক গেট ভালভ, প্লাস্টিকের গেট ভালভ।

Resilient Seat Gate Valve
