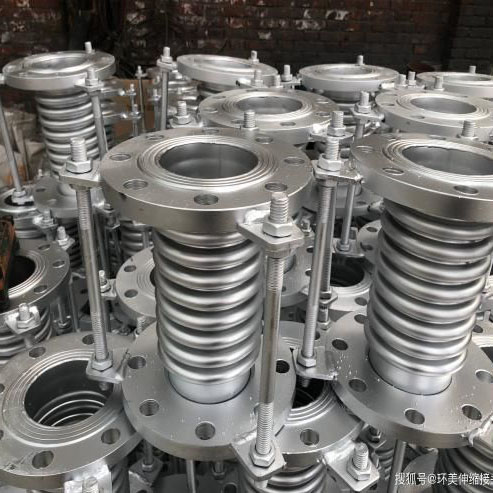

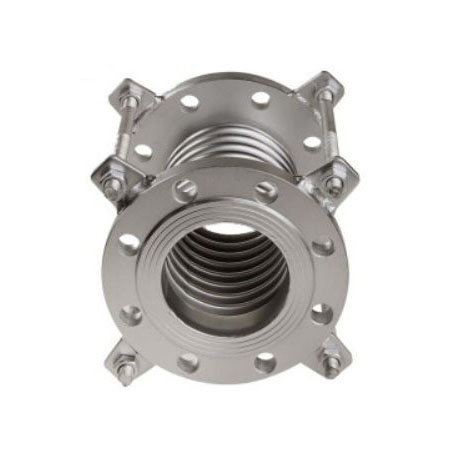

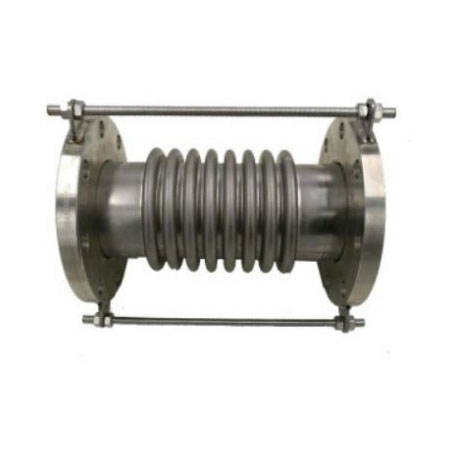

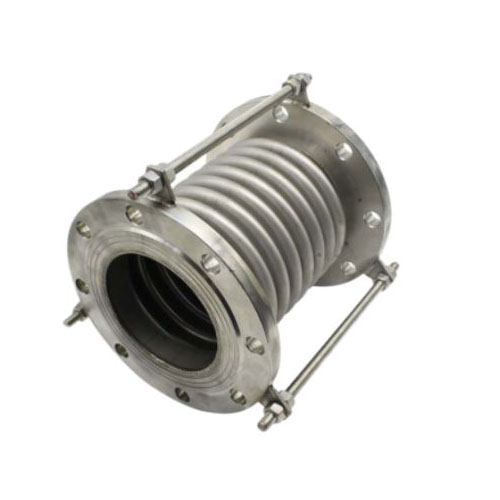

বেলো ক্ষতিপূরণকারী বা সম্প্রসারণ জয়েন্ট

FYL-এর Bellows Compensators (বা সম্প্রসারণ জয়েন্ট) চীনে তৈরি করা হয় এবং শিল্প পাইপিং সিস্টেমের মধ্যে তাপীয় সম্প্রসারণ, কম্পন এবং স্থানচ্যুতি ক্ষতিপূরণের জন্য ব্যাপক সমাধান প্রদানের জন্য ডিজাইন করা হয়েছে। উচ্চ-গ্রেডের স্টেইনলেস স্টীল এবং জারা-প্রতিরোধী খাদ ব্যবহার করে, এই উপাদানগুলি অক্ষীয়, পার্শ্বীয় এবং কৌণিক স্থানচ্যুতি শোষণে উচ্চতর ক্ষমতা প্রদর্শন করে, একই সাথে পাইপলাইনের কম্পন এবং শব্দ কমায়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

দFYLসিরিজ বেলো ক্ষতিপূরণকারী (এছাড়াও সম্প্রসারণ জয়েন্ট হিসাবে পরিচিত) হল একটি উচ্চ-কার্যকারিতা নমনীয় উপাদান যা শিল্প পাইপিং সিস্টেমে তাপীয় সম্প্রসারণ, কম্পন এবং অবস্থানগত গতিবিধি প্রশমিত করার জন্য তৈরি করা হয়েছে। এর অত্যাধুনিক কনভোলিউশন ডিজাইন এবং প্রিমিয়াম উপাদান নির্বাচনের সাথে, FYL বেলো ক্ষতিপূরণকারীরা কার্যকরভাবে অক্ষীয়, পার্শ্বীয় এবং কৌণিক স্থানচ্যুতিগুলিকে শোষণ করে, যখন সংযুক্ত পাইপিং এবং সরঞ্জামগুলি থেকে যান্ত্রিক শক্তি এবং মুহূর্তগুলিকে বিচ্ছিন্ন করে — কর্মক্ষম স্থিতিশীলতা নিশ্চিত করে এবং আপনার সমগ্র সিস্টেমের পরিষেবা জীবনকে প্রসারিত করে৷

মূল পণ্যের সুবিধা

উচ্চতর নমনীয়তা এবং ক্ষতিপূরণ ক্ষমতা:সূক্ষ্ম-ইঞ্জিনিয়ারযুক্ত কনভোল্যুশন (বেলো) গ্রহণ করে যা ব্যতিক্রমী অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলন শোষণ প্রদান করে। অপ্টিমাইজড ওয়েভফর্ম ডিজাইন চরম তাপমাত্রা এবং চাপের ওঠানামার মধ্যেও সামঞ্জস্যপূর্ণ ক্ষতিপূরণ কর্মক্ষমতা নিশ্চিত করে, পাইপিং বিকৃতি বা ক্ষতি এড়িয়ে।

প্রিমিয়াম উপাদান স্থায়িত্ব:উচ্চ-গ্রেডের স্টেইনলেস স্টীল, ইনকোনেল, মোনেল এবং অন্যান্য জারা-প্রতিরোধী খাদ থেকে তৈরি, নির্দিষ্ট প্রয়োগের পরিস্থিতির জন্য তৈরি। উপকরণগুলি চমৎকার উচ্চ-তাপমাত্রা প্রতিরোধের, চাপ সহ্য করার ক্ষমতা এবং পরিধান প্রতিরোধের প্রদর্শন করে, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উৎপাদন শিল্পের মতো কঠোর কাজের পরিবেশের জন্য উপযুক্ত।

কম শব্দ এবং স্থিতিশীল অপারেশন:নমনীয় কাঠামো কার্যকরভাবে পাইপলাইনের কম্পনকে স্যাঁতসেঁতে করে, অপারেশনাল শব্দ কমায়। ফ্ল্যাঞ্জ বা ফিটিংগুলির সাথে বিরামবিহীন সংযোগ কোনও ফুটো নিশ্চিত করে না এবং স্থিতিশীল কাঠামো অপারেশন চলাকালীন কম্পন প্রতিরোধ করে, শান্ত এবং নির্ভরযোগ্য কর্মক্ষমতা বজায় রাখে।

সহজ ইনস্টলেশন এবং সর্বজনীন সামঞ্জস্য:প্রমিত ফ্ল্যাঞ্জ (JDZ/F) এবং কাপলিং (JDF/J) ইন্টারফেস দিয়ে সজ্জিত, বেশিরভাগ শিল্প পাইপিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। কমপ্যাক্ট ডিজাইন অন-সাইট ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে, ডাউনটাইম এবং শ্রম খরচ কমায়।

কাস্টমাইজযোগ্য সমাধান:গ্রাহক-নির্দিষ্ট পরামিতি (চাপ, তাপমাত্রা, স্থানচ্যুতি, উপাদান), সম্পূর্ণরূপে ব্যক্তিগতকৃত প্রকল্পের প্রয়োজন মেটানো অনুযায়ী বেলো ক্ষতিপূরণকারীদের ডিজাইন এবং উত্পাদন করার ক্ষমতা সহ OEM/ODM পরিষেবাগুলিকে সমর্থন করে।

প্রযুক্তিগত পরামিতি

নিম্নলিখিত পরামিতিগুলি স্ট্যান্ডার্ড FYL বেলো ক্ষতিপূরণকারী মডেলগুলিকে কভার করে। কাস্টমাইজড স্পেসিফিকেশনের জন্য, আমাদের প্রযুক্তিগত দলের সাথে যোগাযোগ করুন।

ডিএন	তরঙ্গ সংখ্যা	চাপ Mpa					কার্যকরী পরিস্রাবণ ক্ষেত্রফল cm2	বাইরের ব্যাস আকার মিমি	দৈর্ঘ্য
		0.25	0.6	1	1.6	2.5			দৈর্ঘ্য
		অক্ষীয় ক্ষতিপূরণের পরিমাণ মিমি/ দৃঢ়তা N/mm							ফ্ল্যাঞ্জ JDZ/F(মিমি)	কাপলিং JDF/J(মিমি)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32	31/47	16	225	244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	২৫/৩০	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	৬৬/৩৬	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	৩৩৮/৩৬৭
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
250	6	108/16	97/21	87/35	৭৯/৩৯	71/47	796	507	393/459	৪৯৩/৩৯৯
300	4	72/51	65/55	৫৯/৫৯	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	৮৭/৩৭	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	৬৫/৫৮	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	৬২২/৬২৮
450	4	108/32	97/35	৮৭/৩৭	79/41	71/45	1972	760	503/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	৬০৩/৬৪৮
500	4	108/59	97/64	৮৭/৬৮	79/75	71/82	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/655	631/742
600	4	108/74	97/80	৮৭/৮৫	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	১৩১/৪৯	118/53	106/60	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	১৩১/৪৯	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850
1000	4	120/90	108/98	102/105	94/116		9043	1286		692
1000	6	183/59	164/65	156/71	144/81		9043	1286		855

আবেদন ক্ষেত্র

এফওয়াইএল বেলো ক্ষতিপূরণকারীরা তাদের নির্ভরযোগ্যতা এবং বহুমুখীতার জন্য ব্যাপকভাবে স্বীকৃত, বিস্তৃত শিল্প এবং পরিস্থিতি পরিবেশন করে:

বিদ্যুৎ উৎপাদন:তাপবিদ্যুৎ কেন্দ্র, পারমাণবিক বিদ্যুৎ কেন্দ্র, এবং জলবিদ্যুৎ কেন্দ্রগুলি - বয়লার সিস্টেম, বাষ্প পাইপলাইন এবং শীতল জলের পাইপলাইনে তাপ সম্প্রসারণ এবং কম্পনের ক্ষতিপূরণের জন্য ব্যবহৃত হয়।
পেট্রোকেমিক্যাল এবং রাসায়নিক শিল্প:শোধনাগার, রাসায়নিক উদ্ভিদ এবং প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধাগুলি- উচ্চ-তাপমাত্রা, উচ্চ-চাপ এবং ক্ষয়কারী মিডিয়া পাইপলাইনের সাথে খাপ খায়, রাসায়নিক এবং পেট্রোলিয়াম পণ্যের নিরাপদ পরিবহন নিশ্চিত করে।
Water সংরক্ষণ এবং পয়ঃনিষ্কাশন চিকিত্সা:জল সরবরাহ এবং নিষ্কাশন ব্যবস্থা, পয়ঃনিষ্কাশন ট্রিটমেন্ট প্ল্যান্ট, এবং জল সংরক্ষণ প্রকল্প—নিকাশী এবং ভূগর্ভস্থ জল থেকে ক্ষয় প্রতিরোধ করে, পাইপলাইন বন্দোবস্ত এবং স্থানচ্যুতিকে সামঞ্জস্য করে।

নগর নির্মাণ এবং HVAC:সেন্ট্রাল হিটিং সিস্টেম, এয়ার কন্ডিশনার পাইপলাইন এবং মিউনিসিপ্যাল পাইপিং নেটওয়ার্ক—কম্পনের শব্দ কমায় এবং আবাসিক ও বাণিজ্যিক ভবনে তাপীয় প্রসারণের জন্য ক্ষতিপূরণ দেয়।

খাদ্য ও ফার্মাসিউটিক্যাল শিল্প:স্বাস্থ্যবিধি মান পূরণ করে, খাদ্য কাঁচামাল, ফার্মাসিউটিক্যালস এবং পানীয় পরিবহনের পাইপলাইনের জন্য উপযুক্ত—কোন দূষণ এবং স্থিতিশীল অপারেশন নিশ্চিত করে।
