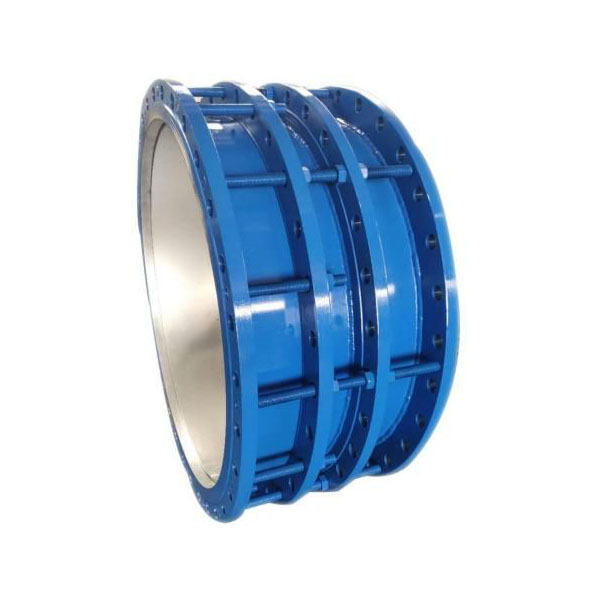

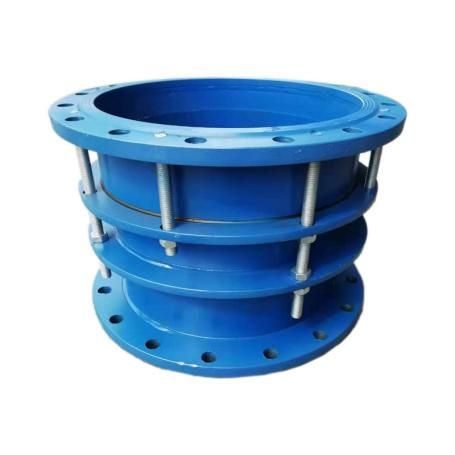

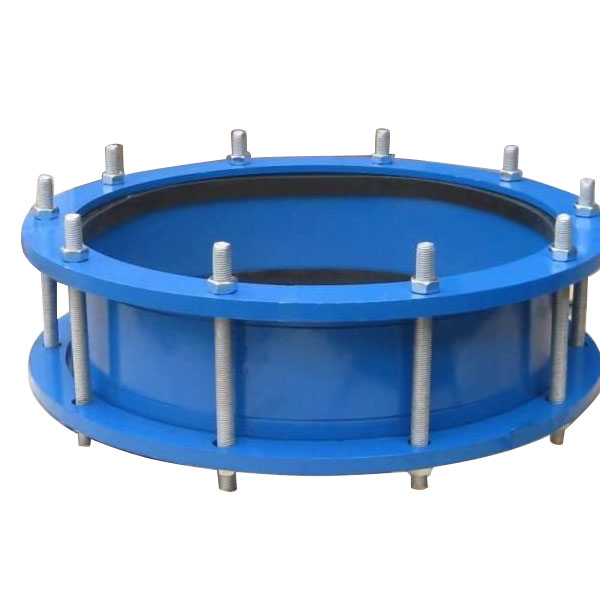

ডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্ট

FYL থেকে ডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্টটি উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যেখানে কম্পন, তাপীয় প্রসারণ এবং অক্ষীয় স্থানচ্যুতি উদ্বেগের বিষয়। একটি নির্ভরযোগ্য চীন প্রস্তুতকারক, সরবরাহকারী এবং কারখানা হিসাবে, FYL নিশ্চিত করে যে প্রতিটি ডাবল ফ্ল্যাঞ্জ লিমিটেড সম্প্রসারণ জয়েন্ট কঠোর মানের মান পূরণ করে, OEM কাস্টমাইজেশন সমর্থন করে এবং সিস্টেমের স্থিতিশীলতা এবং নিরাপত্তা উন্নত করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

FYL-এ, আমরা পাইপিং সলিউশনের উপর ফোকাস করি যা নমনীয়তা এবং নিরাপত্তার ভারসাম্য রাখে। দডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্টতাপীয় সম্প্রসারণ শোষণ, কম্পন কমাতে এবং পাইপলাইনে অক্ষীয় স্থানচ্যুতি সীমিত করার জন্য প্রকৌশলী করা হয়। আমাদের কারখানা নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা মেটাতে কাস্টম ডিজাইন এবং OEM পরিষেবা সরবরাহ করে, যে কোনও পাইপিং সিস্টেমের জন্য বর্ধিত দীর্ঘায়ু এবং কর্মক্ষম দক্ষতা নিশ্চিত করে।

কাঠামো এবং কাজের নীতি

প্রধান কাঠামো

ডাবল-এন্ড ফ্ল্যাঞ্জ সংযোগ
ধাতু বা রাবার ঢেউতোলা ক্ষতিপূরণকারী
সীমাবদ্ধ বোল্ট বা টাই রড
সিলিং সিস্টেম
জারা সুরক্ষা স্তর

কাজের নীতি

অপারেশন চলাকালীন, পাইপলাইনগুলি তাপ সম্প্রসারণ, সংকোচন এবং যান্ত্রিক কম্পন অনুভব করে। ঢেউতোলা কাঠামো অক্ষীয়, পার্শ্বীয় এবং কৌণিক নড়াচড়াকে শোষণ করে, যখন সীমাবদ্ধ বোল্টগুলি সর্বাধিক স্থানচ্যুতি নিয়ন্ত্রণ করে। এই দ্বৈত প্রক্রিয়া পাইপলাইনের ক্ষতি প্রতিরোধ করে এবং অপারেশনাল নিরাপত্তা নিশ্চিত করে।

প্রযুক্তিগত সুবিধা

দ্বৈত ফাংশন:এক ইউনিটে স্থানচ্যুতি ক্ষতিপূরণ এবং নিরাপত্তা সীমাবদ্ধ করে, গুরুত্বপূর্ণ পাইপিং সিস্টেমের জন্য আদর্শ।
সিস্টেম স্থিতিশীলতা:কম্পন এবং শক কমায়, পাম্প, ভালভ এবং সংযুক্ত যন্ত্রপাতি রক্ষা করে।
সহজ ইনস্টলেশন:একাধিক পাইপিং সিস্টেমের সাথে সামঞ্জস্যের জন্য স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ডিজাইন।
বর্ধিত সেবা জীবন:অপ্টিমাইজ করা সীমিত কাঠামো ক্লান্তি এবং সম্ভাব্য ক্ষতি কমিয়ে দেয়।
OEM এবং কাস্টমাইজেশন:চাপ, তাপমাত্রা, মাঝারি, এবং স্থানচ্যুতি প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে।

উপকরণ এবং স্থায়িত্ব

দডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্টজারা-প্রতিরোধী আবরণের সাথে মিলিত উচ্চ-শক্তির ধাতু বা তাপমাত্রা-প্রতিরোধী রাবার ব্যবহার করে। এটি রাসায়নিক, খাদ্য, পৌরসভা, শক্তি এবং পেট্রোলিয়াম শিল্পে স্থিতিশীল কর্মক্ষমতা এবং দীর্ঘ সেবা জীবন বজায় রাখে।

আবেদন এলাকা

এই পণ্যটি ব্যাপকভাবে ব্যবহৃত হয়:

জল সংরক্ষণ এবং নিকাশী শোধনাগার
রাসায়নিক এবং পেট্রোকেমিক্যাল পাইপিং সিস্টেম
খাদ্য ও পানীয় শিল্প পাইপলাইন
শহুরে জল সরবরাহ এবং নির্মাণ পাইপলাইন
শক্তি এবং তাপ সরবরাহ ব্যবস্থা
তেল ও গ্যাস শিল্পের পাইপলাইন

বাজার কর্মক্ষমতা

FYL এরডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্টইউরোপ, আমেরিকা, মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়ায় রপ্তানি করা হয়েছে। গ্রাহকরা উচ্চ-চাপ, উচ্চ-তাপমাত্রা, এবং কম্পন অবস্থা, সহজ ইনস্টলেশন, এবং বর্ধিত পাইপলাইন এবং সরঞ্জামের আয়ুষ্কালের অধীনে স্থিতিশীল কর্মক্ষমতা রিপোর্ট করে।

গ্রাহক মামলা

1. মধ্যপ্রাচ্য পেট্রোকেমিক্যাল প্রকল্প

একটি বড় পেট্রোকেমিক্যাল প্ল্যান্ট পুরানো পাইপলাইন সংযোগগুলিকে FYL ডাবল ফ্ল্যাঞ্জ লিমিটেড সম্প্রসারণ জয়েন্টগুলির সাথে প্রতিস্থাপন করেছে, দীর্ঘমেয়াদী তাপ সম্প্রসারণের সমস্যাগুলি সমাধান করে এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে৷

2. ইউরোপীয় পৌর স্যুয়ারেজ প্ল্যান্ট

একটি ইউরোপীয় শহরের পয়ঃনিষ্কাশন প্রকল্পে, আমাদের পণ্য উচ্চ-চাপের পাইপলাইনে ব্যবহৃত হয়েছিল। কাস্টম সীমিত নকশা কার্যকরভাবে কম্পন এবং শব্দ কমিয়ে, সিস্টেমের স্থায়িত্ব নিশ্চিত করে।

3. এশিয়ান ফুড প্রসেসিং প্ল্যান্ট

একটি এশিয়ান ফুড প্রসেসিং কোম্পানি FYL ডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্টগুলিকে উচ্চ-তাপমাত্রা এবং উচ্চ-স্বাস্থ্যকর পাইপলাইনের জন্য গ্রহণ করেছে, কঠোর পরিচালন পরিস্থিতিতে স্থিতিশীল সংযোগ বজায় রাখে।

আমাদের সেবা

প্রাক-বিক্রয় সমর্থন:7×24 অনলাইন পরামর্শ, দ্রুত উদ্ধৃতি, প্রযুক্তিগত নির্দেশিকা, এবং গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজড ডিজাইন সমাধান।
উত্পাদন অনুসরণ:সময়মত ডেলিভারি নিশ্চিত করতে উত্পাদন অগ্রগতির নিয়মিত আপডেট।
বিক্রয়োত্তর সমর্থন:মসৃণ অপারেশনের জন্য ইনস্টলেশন নির্দেশিকা এবং সমস্যা সমাধান।

কেন FYL বেছে নিন

FYL বেছে নেওয়ার মানে a এর চেয়ে বেশি পাওয়াডাবল ফ্ল্যাঞ্জ লিমিটেড এক্সপেনশন জয়েন্ট. আমাদের পেশাদার নকশা এবং উত্পাদন দল আপনার পাইপিং সিস্টেমের সাথে নিখুঁত সামঞ্জস্যতা নিশ্চিত করার জন্য উপযোগী সমাধান প্রদান করে। আমরা বিশ্বব্যাপী প্রকল্পগুলির জন্য নির্ভরযোগ্য পণ্য এবং ব্যাপক সমর্থন প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।

Double Flange Limited Expansion Joint

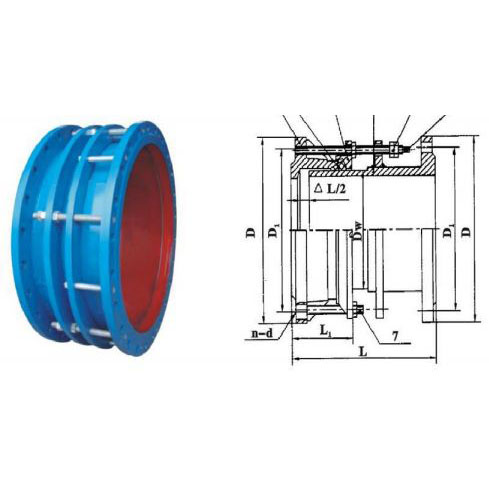

ইনস্টলেশন তারিখ টেবিল

নামমাত্র ব্যাস	পাইপ ব্যাস	SIZE		প্রসারিত পরিমাণ	ফ্ল্যাঞ্জ জয়েন্ট সাইজ
নামমাত্র ব্যাস	পাইপ ব্যাস	L	L1		0.6MPa			1.0MPa
ডিএন	ডিএন	L	L1		D	D1	n-d	D	D1	n-d
65	76	340	105	50	160	130	4-φ14	185	145	4-φ18
80	89				190	150	4-φ18	200	160	8-φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-φ18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-φ22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				375	335	12-φ18	395	350	12-φ22
300	325	370	130	65	440	395	12-φ22	445	400	12-φ22
350	377				490	445	12-φ22	505	460	16-φ22
400	426				540	495	16-φ22	565	515	16-φ26
450	480				595	550	16-φ22	615	565	20-φ26
500	530				645	600	20-φ22	670	620	20-φ26
600	630				755	705	20-φ26	780	725	20-φ30
700	720				860	810	24-φ26	895	840	24-φ30
800	820	600	220	130	975	920	24-φ30	1015	950	24-φ33
900	920				1075	1020	24-φ30	1115	1015	28-φ33
1000	1020				1175	1120	28-φ30	1230	1160	28-φ36
1200	1220				1405	1340	32-φ33	1455	1380	32-φ40
1400	1420	640			1630	1560	36-φ36	1675	1590	36-φ42
1500	1520				1730	1660	36-φ36	-	-	-
1600	1620				1830	1760	40-φ36	1915	1820	40-φ48
1800	1820				2045	1970	44-φ40	2115	2020	44-φ48
2000	2020				2265	2180	48-φ42	2325	2230	48-φ48
2200	2220				2475	2390	52-φ42	2550	2440	52-φ56
2400	2420				2685	2600	56-φ42	2760	2650	56-φ56
2600	2620	710	240	150	2905	2810	60-φ48	2960	2850	60-φ56
2800	2820				3115	3020	64-φ48	3180	3070	64-φ56
3000	3020				3315	3220	68-φ48	3405	3290	68-φ60
3200	3220				3525	3430	72-φ48
3400	3420				3735	3640	76-φ48
3600	3620				3970	3860	80-φ56
