পণ্যের বর্ণনা

FYL-এর মূল পণ্যগুলির মধ্যে একটি হিসাবে, নমনীয় আয়রন হাতা কাপলিং হল একটি যান্ত্রিক সংযোগ যা দুটি নমনীয় লোহার হাতা, ভিতরের এবং বাইরের ফ্ল্যাঞ্জ এবং বেশ কয়েকটি বোল্ট নিয়ে গঠিত। এর তিনটি মূল উপাদান স্পষ্টভাবে সংজ্ঞায়িত করা হয়েছে: উচ্চ-শক্তির নমনীয় লোহা উপাদান, সুনির্দিষ্ট টর্ক ট্রান্সমিশন, এবং বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ততা। এটি দুটি শ্যাফ্টকে সংযুক্ত করার জন্য এবং স্থিতিশীল যান্ত্রিক সংক্রমণ নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ উপাদান।

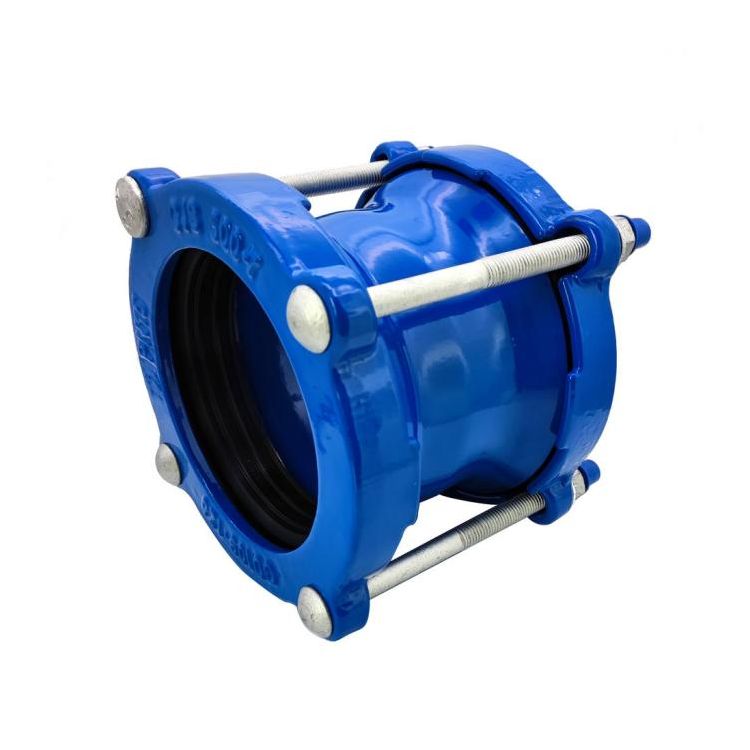

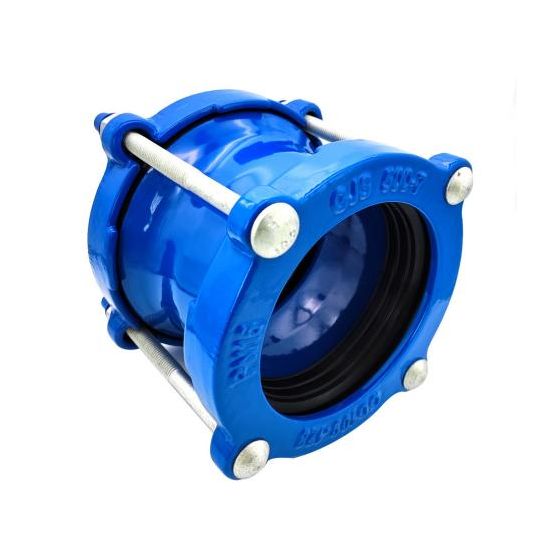

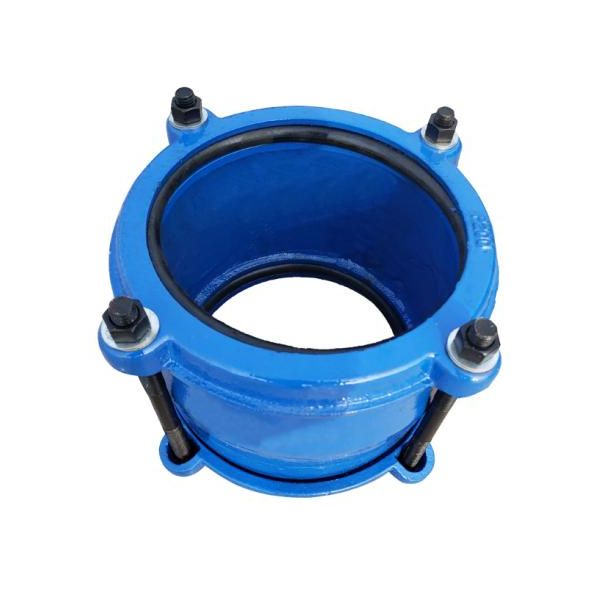

Ductile Iron Sleeve Coupling

নমনীয় আয়রন হাতা নমনীয় আয়রন হাতা কাপলিং এর একটি মূল উপাদান। নির্ভুল ঢালাইয়ের মাধ্যমে উচ্চ-মানের নমনীয় লোহা থেকে তৈরি, এটি সাধারণ ঢালাই আয়রনের তুলনায় উল্লেখযোগ্যভাবে উন্নত প্রসার্য শক্তি, দৃঢ়তা এবং পরিধান প্রতিরোধের প্রস্তাব দেয়। এটি কার্যকরভাবে দীর্ঘমেয়াদী সংক্রমণের সময় প্রভাব লোড সহ্য করে, বিকৃতি বা ভাঙ্গন প্রতিরোধ করে এবং মৌলিকভাবে পণ্যের জীবনকাল নিশ্চিত করে। অভ্যন্তরীণ এবং বাইরের ফ্ল্যাঞ্জগুলি, নমনীয় আয়রন স্লিভ কাপলিং এর সংযোগ বন্দর হিসাবে কাজ করে, শ্যাফ্টের উপর একটি শক্ত ফিট নিশ্চিত করার জন্য অবিকল মেশিন এবং পালিশ করা হয়। উচ্চ-শক্তির বোল্টগুলি সংযোগকে সুরক্ষিত করে, দুটি শ্যাফ্টের সুনির্দিষ্ট প্রান্তিককরণ নিশ্চিত করে এবং ট্রান্সমিশনের সময় ঢিলা হওয়া বা মিস্যালাইনমেন্ট প্রতিরোধ করে, এইভাবে দক্ষ টর্ক ট্রান্সমিশন অর্জন করে।

এই পণ্যের উপরের ফ্ল্যাঞ্জটি একটি সমন্বিত ঢালাই প্রক্রিয়ার সাথে ডিজাইন করা হয়েছে, যা শক্তিশালী সিলিং প্রদান করে এবং কার্যকরভাবে ধুলো এবং অমেধ্যকে অভ্যন্তরে প্রবেশ করতে এবং সংক্রমণকে প্রভাবিত করতে বাধা দেয়। মধ্যম হাতা আর্দ্রতা এবং ক্ষয়কারীতার মতো জটিল কাজের অবস্থার সাথে খাপ খাইয়ে নিতে অ্যান্টি-জারা দিয়ে চিকিত্সা করা হয়। নিম্ন বোল্ট সংযোগটি একটি অ্যান্টি-লুজিং ডিজাইন গ্রহণ করে, যা পণ্যের কার্যক্ষম স্থায়িত্বকে আরও উন্নত করে এবং সত্যই শীর্ষ থেকে নীচে পর্যন্ত ব্যাপক মানের নিশ্চয়তা অর্জন করে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ গাইড

1. ইনস্টলেশন পদক্ষেপ

নমনীয় আয়রন স্লিভ কাপলিং সঠিকভাবে ইনস্টল করা হয়েছে এবং স্থিরভাবে কাজ করছে তা নিশ্চিত করতে আমরা বিস্তারিত ইনস্টলেশন নির্দেশাবলী প্রদান করি। নির্দিষ্ট পদক্ষেপ নিম্নরূপ:

প্রাক-ইনস্টলেশন পরিদর্শন: ফিট ক্লিয়ারেন্স ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে শ্যাফ্ট এবং কাপলিং অভ্যন্তরীণ বোরের প্রকৃত মাত্রা পরিমাপ করুন। সমাবেশের সময় সঙ্গমের পৃষ্ঠগুলিতে আঁচড় এড়াতে তেল, মরিচা এবং burrs এর শ্যাফ্ট, বোর এবং কাপলিং পৃষ্ঠগুলি পরিষ্কার করুন।

হাফ-কাপলিং অ্যাসেম্বলি: কাপলিং সাইজ অনুযায়ী উপযুক্ত সমাবেশ পদ্ধতি নির্বাচন করুন। ছোট আকারে হাতুড়ি দেওয়া যেতে পারে (তৈলাক্ত তেল সঙ্গমের উপরিভাগে প্রয়োগ করা উচিত, এবং হাতুড়িতে সহায়তা করার জন্য একটি প্যাড ব্যবহার করা উচিত)। বড় মাপ বা হস্তক্ষেপ ফিট একটি প্রেস বা তাপমাত্রা পার্থক্য পদ্ধতি ব্যবহার করে একত্রিত করা যেতে পারে শ্যাফটে নির্ধারিত অবস্থানে অর্ধ-কাপলিং ইনস্টল করা আছে তা নিশ্চিত করতে।

প্রান্তিককরণ সংযোগ: প্রাথমিকভাবে দুটি অর্ধ-কাপলিংকে সারিবদ্ধ করুন যাতে দুটি শ্যাফ্টের কেন্দ্রগুলি মোটামুটিভাবে সারিবদ্ধ হয় এবং শেষের মুখগুলি সমান্তরাল হয়। বোল্টগুলি ঢোকানোর পরে, অপারেশন চলাকালীন কম্পন এড়াতে রেডিয়াল রানআউট ≤0.05 মিমি নিশ্চিত করে, সমঅক্ষীয়তা সামঞ্জস্য করতে একটি ডায়াল নির্দেশক বা লেজার সারিবদ্ধ যন্ত্র ব্যবহার করুন।

বোল্ট শক্ত করা: নকশার টর্ক মান অনুসারে বোল্টগুলিকে 2-3 ধাপে ধীরে ধীরে শক্ত করতে একটি টর্ক রেঞ্চ ব্যবহার করুন। ডাবল বাদাম এবং স্প্রিং ওয়াশারগুলি আলগা হওয়া রোধ করতে ব্যবহার করা যেতে পারে, নমনীয় আয়রন স্লিভ কাপলিং এর উপরের, মধ্যম এবং নীচের কাঠামোর মধ্যে একটি নিরাপদ সংযোগ নিশ্চিত করে, আলগা হওয়ার ঝুঁকি দূর করে।

2. রুটিন রক্ষণাবেক্ষণ

সঠিক রক্ষণাবেক্ষণ নমনীয় আয়রন হাতা কাপলিং এর পরিষেবা জীবন প্রসারিত করতে পারে। আমরা গ্রাহকদের নিয়মিত নিম্নলিখিত রক্ষণাবেক্ষণ করার পরামর্শ দিই:

নিয়মিত পরিদর্শন: ফাটল, আলগা বোল্ট এবং টাইট কী সংযোগের জন্য কাপলিং বডির সাপ্তাহিক পরিদর্শন। ঘূর্ণনের সময় রেডিয়াল রানআউট এবং শেষ মুখের রানআউটের মাসিক পরিদর্শন, অবিলম্বে কোনো অস্বাভাবিকতা সনাক্ত করা এবং সমাধান করা।

তৈলাক্তকরণ রক্ষণাবেক্ষণ: মরিচা এবং পরিধান রোধ করতে, মসৃণ সংক্রমণ নিশ্চিত করতে প্রতি 2-3 মাস পর পর বোল্ট করা সংযোগ এবং ফ্ল্যাঞ্জের যোগাযোগের পৃষ্ঠগুলিতে গ্রীস প্রয়োগ করুন।

পরিবেশগত সুরক্ষা: আর্দ্র, অম্লীয় বা ক্ষারীয় পরিবেশে সংযোগের দীর্ঘায়িত এক্সপোজার এড়িয়ে চলুন। যদি এই ধরনের পরিবেশে ব্যবহার করা হয়, নিয়মিতভাবে পৃষ্ঠের অ্যান্টি-জারা আবরণ পরিদর্শন করুন এবং প্রয়োজনে পুনরায় প্রয়োগ করুন।

সমস্যা সমাধান: যদি কাপলিং অপারেশনের সময় অস্বাভাবিক শব্দ বা অতিরিক্ত কম্পন পাওয়া যায়, তাহলে মেশিনটি পরিদর্শনের জন্য অবিলম্বে বন্ধ করা উচিত। সমঅক্ষীয়তা বিচ্যুতি, আলগা বোল্ট বা জীর্ণ অংশগুলির মতো সমস্যাগুলি পরীক্ষা করুন এবং সময়মতো ক্ষতিগ্রস্ত অংশগুলি মেরামত বা প্রতিস্থাপন করুন।

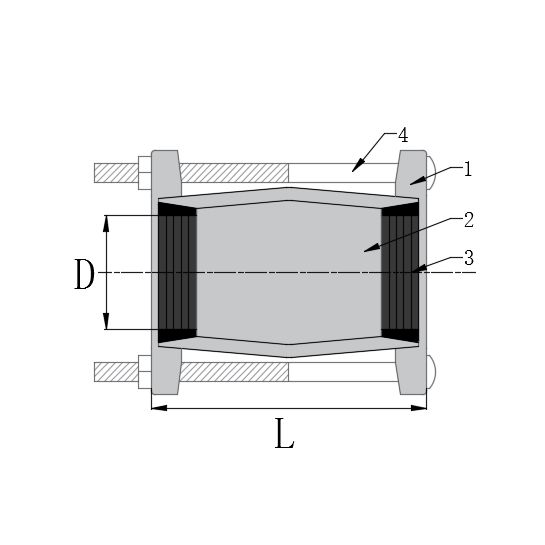

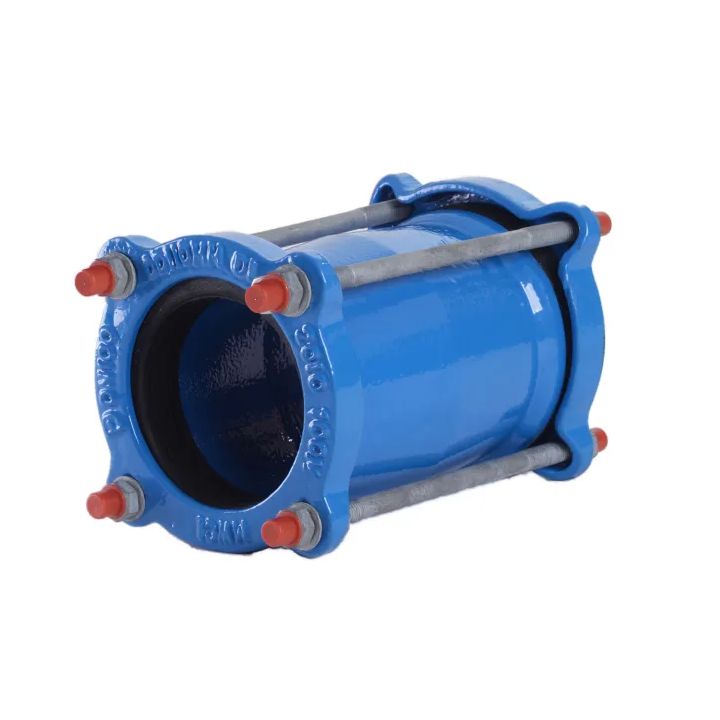

Ductile Iron Sleeve Coupling

ডিএন	পাইপের বাইরের ব্যাস প্রযোজ্য	A	B	c	D	গর্তের সংখ্যা	বোল্ট দৈর্ঘ্য
মিমি	পাইপের বাইরের ব্যাস প্রযোজ্য	মিমি	মিমি	মিমি	মিমি	গর্তের সংখ্যা	মিমি
40	56	120	166	125	102	2	12×158
50	66	126	166	125	102	2	12×158
60	77	135	166	125	102	2	12×158
65	82	156	166	125	102	2	12×158
80	98	184	166	130	102	4	12×158
100	118	205	166	130	102	4	12×158
125	114	232	166	130	102	4	12×158
150	170	264	173	133	102	4	12×165
200	222	315	173	133	102	6	12×165
250	274	374	173	136	102	6	12×165
300	326	426	173	136	102	6	12×165
350	378	494	254	200	152	8	16×240
400	429	544	254	200	152	8	16×240
450	480	595	254	200	152	10	16×240
500	532	650	254	210	152	10	16×240
600	635	753	254	210	152	12	16×240
700	738	858	254	210	152	12	16×240
800	842	962	254	210	152	12	16×240
900	945	1070	280	238	178	14	16×265
1000	1048	1173	280	238	178	14	16×265
1100	1152	1282	280	240	178	16	16×265
1200	1255	1385	280	240	178	18	16×265
1400	1462	1592	295	250	178	20	20×280
1600	1668	1798	295	250	178	24	20×280
1800	1875	2015	375	320	254	32	20×360
2000	2082	2222	375	320	254	36	20×360
2200	2288	2415	375	320	254	38	20×360

FAQ

প্রশ্ন 1: নমনীয় আয়রন স্লিভ কাপলিং কোন শিল্প ও সরঞ্জামের জন্য উপযুক্ত?

A1: এই পণ্যটির বিস্তৃত অ্যাপ্লিকেশন রয়েছে, যা প্রধানত জল সংরক্ষণ, নিকাশী শোধনাগার, রাসায়নিক শিল্প, খাদ্য শিল্প, নগর নির্মাণ, শক্তি, পেট্রোলিয়াম, পরিবেশ সুরক্ষা এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়। এটি বিভিন্ন যান্ত্রিক সরঞ্জাম যেমন সেন্ট্রিফিউগাল পাম্প, ফ্যান, কম্প্রেসার, রিডুসার এবং ক্রেনগুলির সাথে দুটি শ্যাফ্ট সংযোগ করতে এবং টর্ক প্রেরণের জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন 2: নমনীয় আয়রন স্লিভ কাপলিংয়ের আনুমানিক পরিষেবা জীবন কত?

A2: সাধারণ ইনস্টলেশন, ব্যবহার এবং রক্ষণাবেক্ষণের অবস্থার অধীনে, পণ্যটির 5-8 বছরের পরিষেবা জীবন রয়েছে। একটি অনুকূল কাজের পরিবেশে ব্যবহার করা হলে, পরিষেবা জীবন 10 বছরেরও বেশি বাড়ানো যেতে পারে। আমাদের পণ্যগুলি উচ্চ-মানের নমনীয় লোহা এবং উন্নত প্রযুক্তি দিয়ে তৈরি এবং তাদের স্থায়িত্ব সাধারণ ঢালাই আয়রন কাপলিং থেকে অনেক বেশি।

প্রশ্ন 3: আপনি কি নমনীয় আয়রন স্লিভ কাপলিংয়ের জন্য OEM পরিষেবাগুলি অফার করেন?

A3: হ্যাঁ, আমরা OEM কাস্টমাইজেশন পরিষেবাগুলিকে সমর্থন করি। আমাদের প্রযুক্তিগত দল তাদের অনন্য ইনস্টলেশন এবং ট্রান্সমিশন প্রয়োজনীয়তা মেটাতে গ্রাহকদের নির্দিষ্ট প্রয়োজনীয়তা, স্পেসিফিকেশন, উপকরণ, প্রক্রিয়া এবং কাঠামো সহ, নমনীয় আয়রন হাতা কাপলিংগুলি কাস্টমাইজ করতে পারে।

প্রশ্ন 4: পণ্যের মানের সমস্যা থাকলে আপনি কী করবেন?

A4: আমাদের পণ্যগুলির এক বছরের ওয়ারেন্টি রয়েছে। ওয়্যারেন্টি সময়কালে, অ-মানবিক কারণের কারণে যদি কোনও গুণমানের সমস্যা দেখা দেয়, আমরা পণ্যটি বিনামূল্যে মেরামত বা প্রতিস্থাপন করব। ওয়ারেন্টি সময়ের পরে, আমরা অগ্রাধিকারমূলক মেরামত পরিষেবা এবং খুচরা যন্ত্রাংশ সরবরাহ করব এবং সমস্যা সমাধানে গ্রাহকদের সহায়তা করার জন্য পেশাদার প্রযুক্তিবিদদের ব্যবস্থা করব।

প্রশ্ন 5: নমনীয় আয়রন স্লিভ কাপলিং ইনস্টল করা কি কঠিন? এটা কি পেশাদার কর্মীদের প্রয়োজন?

A5: পণ্য ইনস্টলেশন কঠিন নয়। আমরা গ্রাহকদের বিস্তারিত ইনস্টলেশন নির্দেশাবলী এবং ভিডিও নির্দেশিকা প্রদান করব। সাধারণ নির্মাণ কর্মীরা সহজ প্রশিক্ষণের পরে ইনস্টলেশন সম্পূর্ণ করতে পারেন। গ্রাহকের প্রয়োজন হলে, আমরা ইনস্টলেশনের গুণমান নিশ্চিত করতে সাইটে ইনস্টলেশন নির্দেশিকা প্রদানের জন্য পেশাদার প্রযুক্তিবিদদের ব্যবস্থা করতে পারি।
